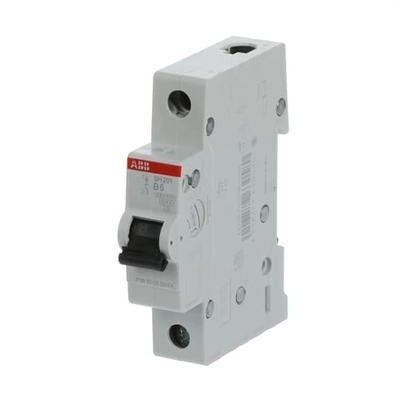

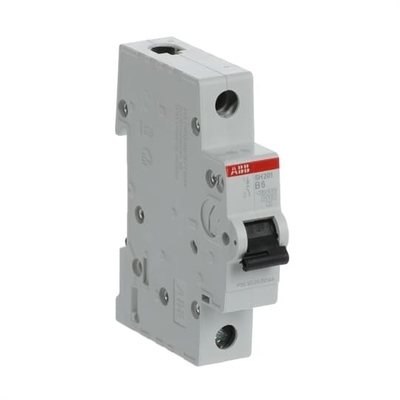

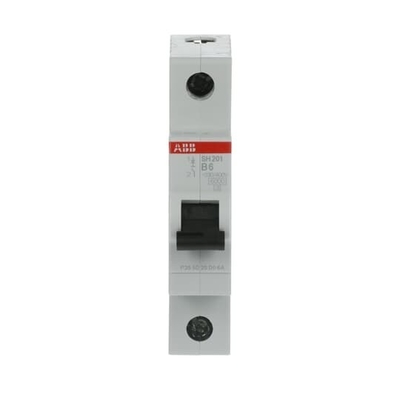

SH201-B6 Miniatur-Schaltkreisbrecher mit hoher Brechfähigkeit 1P B 6 A für Industrie

SH201-B6 Miniatur-Schaltkreisbrecher mit hoher Brechfähigkeit 1P B 6 A für Industrie

Produktdetails:

Herkunftsort: Shanghai, China
Markenname: ABB
Modellnummer: SH201-B6

Zahlung und Versand AGB:

Min Bestellmenge: 1 Einheit
Preis: Negotiable
Verpackung Informationen: Ausgestopft
Bestpreis Kontakt

Detailinformationen
Brechfähigkeit: 1P - B - 6 A Nennspannung: 220 V
Nennstrom: 6A BCD-Kurve: B
Zahl von Polen: 1 Typ: SH201-B6

Produkt-Beschreibung

Allgemeine Informationen


* Erweiterter Produkttyp:SH201-B6

* Produkt-ID:2CDS211001R0065

* EAN:4016779630580

* Katalogbeschreibung:SH201-B6 Miniatur-Schaltkreisbrecher - 1P - B - 6 A

* Lange Beschreibung:Compact Home SH200 Miniaturschalter sind Strombegrenzer. Sie haben zwei verschiedene Auslösungen
Die beiden Mechanismen sind in verschiedenen Eigenschaften erhältlich (B),C), Konfigurationen (1P,1P+N,2P,3P,3P+N,4P), Bruchkapazitäten (bis zu 6 kA bei 230/400 V AC) und Nennströme (bis zu 40 A). Alle
MCB der Produktpalette SH200 entsprechen der Norm IEC/EN 60898-1 und können daher für Wohnanwendungen verwendet werden.
SH201-B6 Miniatur-Schaltkreisbrecher mit hoher Brechfähigkeit 1P B 6 A für Industrie 0

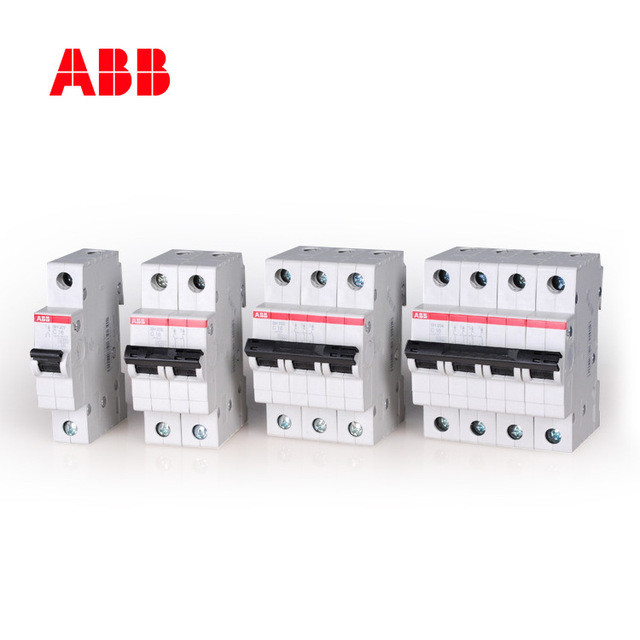

ABBMikrokreislaufbrecher der Baureihe SH200

Technische
* Normen:IEC/EN 60898-1

* Tripping Charakteristik: B

* Nennbetriebsspannung: gemäß IEC 60898-1 230 / 400 V AC

* Betriebsspannung:Maximal (einschließlich Toleranz) 253 V AC
Mindestens 12 V Wechselstrom

* Nennspannung für die Isolierung (Ui): gemäß IEC/EN 60664-1 440 V

* Nennimpuls Widerstandsspannung (Uimp):4 kV
bei 2000 m5 kV
bei Meeresspiegel 6,2 kV

* Dielektrische Prüfspannung: 50/60 Hz, 1 min: 2 kV

* Eingangsspannung Typ: AC

* Nennstrom (in): 6 A

* Nennleistung für Kurzschluss: ((AC) 6 kA
(230 / 400 V AC) 6 kA

* Nennstrom von bedingtem Kurzschluss (Inc): ((230 V) 6 kA
(400 V) 6 kA

* Nennfrequenz (f): 50 / 60 Hz

* Leistungsverlust:2 W
bei Nennbetriebsbedingungen je Pol 2 W

* Stromversorgungsanbindung: willkürlich

* Anzeige der Kontaktposition: ON / OFF

* Energiebegrenzende Klasse:3

* elektrische Ausdauer: 200000 AC-Zyklus

* Mechanische Haltbarkeit: 200000 Zyklen

* Anzahl der Polen:1

* Anzahl der geschützten Polen:1

* Überspannung Kategorie:III

* Produktpalette: SH200

* Spannmoment: 2 N·m

* Aktorenart:Toggle

* Schraubendurchgangstyp:Käfigendurchgang

* Aktorenmarkierung: I / O

* Aktorenmaterial:Dämmungsgruppe II, schwarz, versiegelbar

* Gehäusematerial:Dämmstoffgruppe II, RAL 7035

* Montage auf DIN-Schiene:TH35-15 (35 x 15 mm) nach IEC 60715
TH35-7.5 (35 x 7,5 mm) nach IEC 60715

* Montageposition: irgendeine

* Empfohlener Schraubfahrer:Pozidriv 2

* Zubehör verfügbar: Nein

* Verbindungskapazität: Leiter 25 / 25 mm2
Flexibel mit Ferrule 0,75... 16 mm2
Flexible 0,75... 16 mm2
Starr 0,75... 25 mm2
mit einer Breite von nicht mehr als 0,75... 25 mm2

* Installationsgröße: nach DIN 43880 1

* Typ des Endgeräts:Schraubendermine


Umwelt
* Umgebungstemperatur: Betrieb -25... +55 °C
Aufbewahrung bei -40... +70 °C

* Umgebungstemperatur: 30 °C

* Schutzgrad: IP20
Gehäuse mit Abdeckung IP40

* Verschmutzungsgrad:2

* Umweltbedingungen: 28 Zyklen
mit 55 °C / 90-96 %
und 25 °C / 95-100 %

* Widerstandsfähigkeit gegen Schwingungen nach IEC 60068-2-6:5g, 20 Zyklen bei 5... 150... 5 Hz bei Last 0,8 In

* Stoßbeständigkeit nach IEC 60068-2-27:25g / 2 Stoßstörungen / 13 ms

* RoHS-Status:Nach der EU-Richtlinie 2011/65/EU und der Änderung 2015/863 vom 22. Juli 2019

* Umweltinformationen:2CDK400030D0201

* REACH-Erklärung:9AKK107492A1906


Abmessungen
* Breite in Anzahl der Modulräume:1

* Produktnetzwähe:17.5 mm

* Produkthöhe: 85 mm

* Produkte Nettotiefe / Länge:69 mm

* Nettogewicht des Erzeugnisses:0.125 kg

* Gewicht der Stangen:0.125 kg

* Eingebaute Tiefe (t2): 69 mm


Informationen über den Behälter
* Paketstufe 1 Einheiten: Karton 10 Stück

* Paketstufe 1 Breite: 92 mm

* Paket Stufe 1 Höhe: 80 mm

* Paketstufe 1 Tiefe / Länge: 183 mm

* Paketstufe 1 Bruttogewicht:1.29 kg

* Paketstufe 1 EAN:4016779630580

* Paketstufe 2 Einheiten: Karton 120 Stück

* Paketstufe 2 Breite: 275 mm

* Paket Stufe 2 Höhe: 210 mm

* Paketstufe 2 Tiefe / Länge:395 mm

* Paketstufe 2 Bruttogewicht: 16 kg

* Paketstufe 2 EAN:4016779988148


Bestellung
* Mindestbestellmenge: 1 Stück

* Zolltarifnummer:85362010

* E-Nummer (Finnland):3210967

* Herkunftsland: Deutschland (DE)


Bescheinigungen und Erklärungen (Dokumentnummer)
* Zertifizierungsstelle: EN
IEC

* Konformitätserklärung - CE:2CDK400607D2703

* Umweltinformationen:2CDK400030D0201

* Anweisungen und Handbücher:2CDS207105P0001

* REACH-Erklärung:9AKK107492A1906

* RoHS-Informationen:2CDK400030D0201


Beliebte Downloads
* Datenblatt, technische Angaben:2CSC400030D0202

* Anweisungen und Handbücher:2CDS207105P0001


Klassifizierungen
* ETIM 7:EC000042 - Miniaturschalter (MCB)

* ETIM 8:EC000042 - Miniaturschalter (MCB)

* EPLAN Katalogbaum:Elektrotechnik / Schutzvorrichtungen / Allgemein

* EPLAN Funktionsdefinition:Schaltkreisbrecher / Einzelschaltkreisbrecher / Schaltkreisbrecher 1_2

* WEEE-Kategorie:5Kleine Ausrüstung (keine Außenabmessung größer als 50 cm)

* WEEE B2C / B2B: von Unternehmen zu Unternehmen

* CN8:8536 20 10

* UNSPSC:39121603

* eClass:V11.0: 27141901

* IDEA Granular Category Code (IGCC):4897 >> Kleinstschalter

* Objektbezeichnung:F
