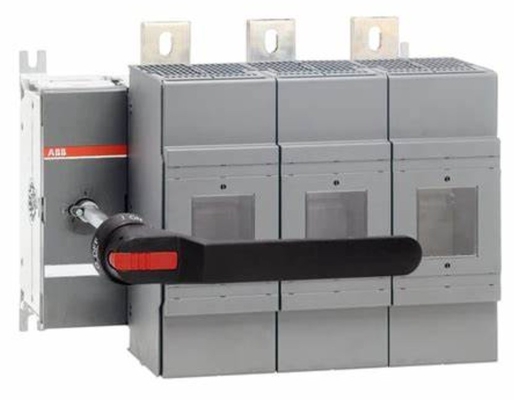

1SCA105475R1001 OS1250D03P Lösungen für Trennschalter für industrielle Stromversorgungssysteme

OS1250D03P

Allgemeine Informationen

• Erweiterter Produkttyp:

  OS1250D03P

• Produkt ID:

  1SCA105475R1001

• EAN:

  6417019394206

• Katalogbeschreibung:

  OS1250D03P SCHALTERSICHERUNG

• Lange Beschreibung:

  Sicherungsschalter, Frontbedienung, 3-polig, 03 (linke Seite), DIN, 4, Griff und Schaft enthalten,

• Zirkulärer Wert

  • Meldevorlage für Konfliktmineralien (CMRT):

    9AKK108467A5658

  • REACH-Erklärung:

    1SCC011021D0201

  • RoHS-Informationen:

    1SCC011020D0201

  • Gesetz zur Kontrolle giftiger Substanzen - TSCA:

    1SCC011025D0201

  Bestellung

  • Mindestbestellmenge:

    1 Stück

  • Zolltarifnummer:

    85365080

  • Herkunftsland:

    Finnland (FI)

  Beliebte Downloads

  • Datenblatt, Technische Informationen:

    1SCC311013C0201

  • Anleitungen und Handbücher:

    1SCC311022M0207

  Maße

  • Nettobreite des Produkts:

    429mm

  • Nettohöhe des Produkts:

    356mm

  • Nettotiefe/-länge des Produkts:

    366mm

  • Nettogewicht des Produktes:

    27,86kg
    61,42 Pfund

  Technisch

  • Bemessungsbetriebsstrom AC-21A (I_t):

    (380 ... 415 V) 1250 A
    (500 V) 1250 A
    (690 V) 1250 A

  • Bemessungsbetriebsstrom AC-21B (I_t):

    (500 V) 1250 A
    (690 V) 1250 A

  • Bemessungsbetriebsstrom AC-22A (I_t):

    (380 ... 415 V) 1250 A

  • Bemessungsbetriebsstrom AC-22B (I_t):

    (500 V) 1250 A
    (690 V) 1250 A

  • Bemessungsbetriebsstrom AC-23A (I_t):

    (380 ... 415 V) 1000 A

  • Bemessungsbetriebsstrom AC-23B (I_t):

    (500 V) 1000 A
    (690 V) 1000 A

  • Nennbetriebsleistung AC-23A (P_t):

    (220 ... 240 V) 315 kW
    (400 V) 560 kW
    (415 V) 560 kW
    (500 V) 710 kW
    (690 V) 1000 kW

  • Konventioneller thermischer Strom in freier Luft (I_th):

    Θ = 40 °C 1250 A

  • Konventioneller thermischer Strom (I_Die):

    Vollständig gekapselt, 1000 A

  • Bemessungsstoßspannungsfestigkeit (U_wichtel):

    12 kV

  • Bemessungsisolationsspannung (U_ich):

    1000 V

  • Nennbetriebsspannung:

    Hauptstromkreis 690 V AC

  • Bemessungskurzzeitstromfestigkeit Niederspannung (I_cw):

    für 1 s 40 Kiloampere effektiv

  • Bedingter Bemessungskurzschlussstrom (I_keine):

    (690 V) 80 kA

  • Stromausfall:

    bei Nennbetriebsbedingungen pro Pol 110 W

  • Verschmutzungsgrad:

    3

  • Grifftyp:

    Pistolengriff und Schaft inklusive

  • Schalter-Betätigungsmechanismus:

    03 (Linke Seite)

  • Position der Leitungsanschlüsse:

    Oben rein – unten raus, unten rein – oben raus

  • Sicherungsgröße:

    NH4

  • Sicherungssystem:

    LÄRM

  • Betriebsart:

    Frontbedient

  • Normen:

    Norm IEC 60947-3

  • Befestigungsart:

    Bodenmontage

  • Anzahl der Stangen:

    3

  • Terminaltyp:

    Kabelschuhe

  • Klemmenbreite:

    50 mm

  • Anzugsdrehmoment:

    50 ... 75 N·m

  • Nennstrom (I_N):

    Hauptstromkreis 1250 A

  Technische Daten UL/CSA

  • Anzugsdrehmoment:

    50 ... 75 N·m

  Umgebung

  • RoHS-Status:

    Gemäß EU-Richtlinie 2011/65/EU und Änderung 2015/863 vom 22. Juli 2019

  • Gesetz zur Kontrolle giftiger Substanzen - TSCA:

    1SCC011025D0201

  Zertifikate und Erklärungen

  • CCC Zertifikat:

    CCC OS1200-1250 2015.pdf

  • Konformitätserklärung - CE:

    1SCC311127D2703

  • REACH-Erklärung:

    1SCC011021D0201

  Containerinformationen

  • Paket Level 1 Einheiten:

    Karton 1 Stück

  • Paketebene 1 Breite:

    394 mm
    15,51 in

  • Paket Level 1 Tiefe / Länge:

    534 mm
    21,02 in

  • Paketebene 1 Höhe:

    368 mm
    14,49 in

  • Bruttogewicht Paketstufe 1:

    30,1 kg
    66,36 Pfund

  • Paket Level 1 EAN:

    6417019394206
