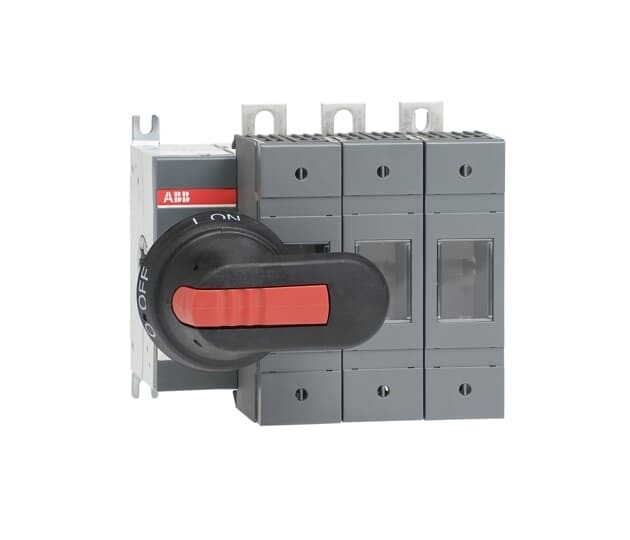

OS125GD03P 1SCA115639R1001 Trennschalter für das industrielle Strommanagement

Die Daten sind in der Tabelle 1 aufgeführt.

Allgemeine Informationen

• Erweiterte Produktart:

  Die Daten sind in der Tabelle 1 aufgeführt.

• Produkt-ID:

  1SCA115639R1001

• - Ich weiß nicht.

  6417019479774

• Katalogbeschreibung:

  Ausrüstung für die Verarbeitung von Spuren

• Lange Beschreibung:

  Schalter Sicherungen, Front betrieben, 3-pol,03 (links), DIN,000,00"Handgriff und Welle eingeschlossen",

• Kreislaufwert

  • Die Risikopositionen sind in der Tabelle 1 zu berücksichtigen.

    9AKK108467A5658

  • Umweltproduktdeklaration - EPD:

    1SCC311196D0201

  • REACH-Deklaration:

    1SCC011021D0201

  • RoHS-Informationen:

    1SCC011020D0201

  • Gesetz zur Kontrolle giftiger Stoffe - TSCA:

    1SCC011025D0201

  Ökologische Transparenz

  • Umweltproduktdeklaration - EPD:

    1SCC311196D0201

  Bestellung

  • Mindestbestellmenge:

    1 Stück

  • Zolltarifnummer:

    85365080

  • Herkunftsland:

    Finnland (FI)

  Beliebte Downloads

  • Datenblatt, technische Angaben:

    1SCC311013C0201

  • Anweisungen und Handbücher:

    1SCC311037M0206

  • Umweltproduktdeklaration - EPD:

    1SCC311196D0201

  Abmessungen

  • Produktnetzwähe:

    147mm

  • Produktnettohöhe:

    140mm

  • Produktnetztiefe / Länge:

    130mm

  • Produktnettogewicht:

    2.035Weigerung
    4.49 Pfund

  Technische

  • Nennbetriebsstrom AC-21A (I)_E):

    (500 V) 125 A
    (690 V) 125 A

  • Nennbetriebsstrom AC-22A (I)_E):

    (500 V) 125 A
    (690 V) 125 A

  • Nennbetriebsstrom AC-23A (I)_E):

    (500 V) 125 A
    (690 V) 125 A

  • Nennbetriebsleistung AC-23A (P_E):

    (220... 240 V) 37 kW
    (400 V) 55 kW
    (415 V) 55 kW
    (500 V) 75 kW
    (690 V) 110 kW

  • Herkömmlicher freier Luftwärmstrom (I)_Die):

    Θ = 40 °C 125 A

  • Herkömmlicher Wärmestrom (I)_Die):

    Vollständig geschlossen 125 A

  • Nennimpuls Widerstandsspannung (U)_Imp):

    8 kV

  • Nennspannung für die Isolierung (U)_Ich):

    1000 V

  • Nennbetriebsspannung:

    Hauptkreislauf 690 V Wechselstrom

  • Nennwert Kurzzeit-Widerstand gegen Niederspannung (I)_CW):

    für 1 s 5 Kiloampere rms

  • Nennstrom für bedingte Kurzschlüsse (I)_n.c.):

    (690 V) 80 kA

  • Stromverlust:

    bei Nennbetriebsbedingungen pro Pol 12 W

  • Verschmutzungsgrad:

    3

  • Typ des Griffes:

    Einschließlich Pistolengriff und -welle

  • Schalter Betriebsmechanismus:

    03 (links)

  • Position der Linienterminals:

    Von oben nach unten, von unten nach oben

  • Sicherungsgröße:

    NH000
    NH00

  • Sicherungssystem:

    DIN

  • Betriebsmodus:

    Frontbetrieb

  • Standards:

    IEC 60947-3

  • Aufstellungsart:

    Montage der Basis

  • Anzahl der Polen:

    3

  • Kabelquerschnitt:

    2.5... 25 mm2

  • Typ des Terminals:

    Lugsperren

  • Terminalbreite:

    20 mm

  • Zugdrehmoment

    15... 22 N·m

  • Nennstrom (I)_n):

    Hauptkreislauf 125 A

  Technische UL/CSA

  • Zugdrehmoment

    15... 22 N·m

  Umwelt

  • RoHS-Status:

    Nach der Richtlinie 2011/65/EU und Änderung 2015/863 vom 22. Juli 2019
